Protuse仿真软件如何简单使用

2025-06-19 来源:bjmtth 编辑：佚名

protuse是一款功能强大的电路设计与仿真软件，广泛应用于电子工程领域。它能帮助工程师在实际制作电路之前，对电路的功能和性能进行模拟验证，有效减少设计错误，提高开发效率。

二、界面介绍

打开protuse软件，首先映入眼帘的是主界面。主要包括菜单栏、工具栏、绘图区、元件库和状态栏等部分。菜单栏提供了各种功能选项，工具栏包含常用的操作按钮，绘图区用于绘制电路原理图，元件库则存放了丰富的电子元件，状态栏显示当前操作的相关信息。

三、元件放置

1. 打开元件库：在界面左侧找到元件库按钮并点击，可看到众多分类的元件。

2. 查找元件：通过搜索框输入元件名称，快速定位所需元件。

3. 放置元件：将找到的元件拖放到绘图区合适位置。

四、线路连接

使用工具栏中的连线工具，从一个元件的引脚连接到另一个元件的引脚，形成电路连接。注意线路要连接牢固，避免出现虚接。

五、仿真设置

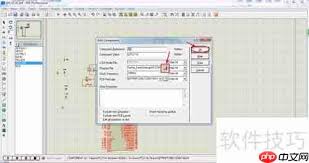

1. 设置电源参数：双击电源元件，设置其电压值等参数。

2. 添加测试点：在需要监测信号的位置添加测试点。

3. 运行仿真：点击工具栏中的仿真运行按钮，软件开始对电路进行模拟。

六、观察结果

1. 波形显示：仿真运行后，会弹出波形观察窗口，显示各测试点的电压、电流等信号波形。

2. 分析波形：通过观察波形的幅度、频率、相位等参数，判断电路是否正常工作。

3. 数据测量：可使用测量工具获取波形的具体数据，进一步分析电路性能。

七、常见问题解决

1. 元件无法找到：检查元件库版本或名称是否正确，尝试更新元件库。

2. 仿真报错：仔细查看报错信息，排查电路连接是否有误、元件参数设置是否合理。

3. 波形异常：检查测试点位置是否正确，电源参数是否设置不当。

通过以上简单的使用指南，初学者能够快速上手protuse仿真软件，利用其进行电路设计与仿真，为电子工程实践打下坚实基础。
